La norme NFPA 13 (Standard for the Installation of Sprinkler Systems) encadre l’installation des systèmes sprinkleurs automatiques dans tous types de bâtiments. Elle constitue le standard de référence mondial pour la conception des installations fixes d’extinction automatique à eau, en lien avec des objectifs de sécurité incendie, de protection des biens et de maintien de la continuité d’exploitation.
Utilisée en France essentiellement dans les secteurs industriels ou logistiques, la NFPA 13 fixe les exigences techniques essentielles en matière de classification des dangers, de dimensionnement hydraulique, d’espacement et de supportage des têtes de sprinkleur. Elle est publiée et maintenue par la National Fire Protection Association, une autorité reconnue dans le domaine de la prévention et de la protection incendie.
D’autres codes NFPA peuvent en préciser le périmètre, comme par exemple la NFPA 101 pour les établissements recevant du public, ou la compléter, comme c’est le cas avec la NFPA 30 pour les liquides inflammables.
Les principes techniques de la NFPA 13
La norme NFPA 13 repose sur des critères rigoureux qui structurent la conception des installations. Celle-ci dépend essentiellement du type de risque à protéger et des caractéristiques du bâtiment. Elle fournit des règles claires pour les systèmes sprinklers, que ce soit en conception initiale ou lors d’un réaménagement.
La classification des risques considérée diffère de celle des référentiels européens (comme la règles APSAD R1. Cependant, les fondements restent identiques : la contribution au feu des matériaux, en particulier en termes de potentiel calorifique ou de cinétique (notamment les plastiques expansés ou non) détermine une part importante de la conception sprinkler . La section présentant les niveaux de risques des stockages prend en considération la hauteur de stockage ainsi que sa configuration.
La NFPA 13 et le standard FM se distinguent des autres standards par le fait qu’ils se fondent sur un corpus étendu d’essais au feu. Ceci est d’une importance essentielle, dans la mesure où il n’existe pas de modèle aux éléments finis validé permettant de réaliser des simulations informatiques qui permettraient de ne pas avoir à réaliser ces essais coûteux de qualification.
En matière d’installation système sprinkler, la norme définit notamment :
- Les types de têtes (CMSA, CMDA, ESFR, têtes murales, à couverture étendue…) utilisables, avec leurs contraintes spécifiques selon l’architecture du bâtiment, les obstacles ou l’inclinaison de toiture ;
- Les règles de positionnement des sprinkleurs en fonction des volumes et risques protégés ;
- Les exigences de dimensionnement hydraulique en fonction du type de stockages (palettisé, en racks, en masse) et des activités à protéger ;
- Les dispositifs de supportage spécifiques aux conduites d’eau et aux têtes sprinkleur, notamment en toiture.
Les sources d’eau ne relèvent pas de la NFPA 13 mais d’autres standards associés. Par exemple, la norme NFPA 20 encadre les pompes fixes, et la NFPA 22 traite des réservoirs de stockage. L’ensemble forme un système de protection cohérent, permettant d’atteindre le niveau de performance attendu par les assureurs ou dans des contextes réglementaires spécifiques.
L’ application pratique de la NFPA 13 en France
Même si elle est d’origine nord-américaine, la norme NFPA 13 est aujourd’hui appliquée en France dans de nombreux projets industriels ou logistiques. Initialement réservée aux groupes internationaux implantés, ce standard a vu sa part de marché se développer considérablement ces dernières années, sous l’impulsion de l’internationalisation du marché de l’assurance et des entreprises souhaitant travailler avec un standard unique dans plusieurs pays, y compris maintenant pour des PME présentes à l’international. Pour la plupart des assureurs, ce standard est la référence interne fondamentale ; il peut donc valablement être considéré pour envisager un projet sprinkler en France, quelle que soit la taille de l’entreprise ou du risque protégé.
Contrairement à une idée reçue, il peut être appliqué à la mise à niveau d’installations conçue selon un autre référentiel.
L’édition applicable doit toujours être identifiée avec précision. Comme tout document technique évolutif, chaque édition introduit des ajustements sur les critères d’installation, de maintenance ou d’acceptation de matériel.
En France, lorsqu’un projet est soumis à ce standard, il est fréquent que l’assureur exige qu’une autorité compétente (AHJ) intervienne. Ce tiers indépendant (souvent un bureau d’études expert en sprinkler) contrôle la conformité des installations, indépendamment de l’entreprise installatrice.
A la différence du système de l’APSAD, la NFPA ne prévoit pas d’agrément particulier pour les installateurs. Elle fixe uniquement des objectifs de résultat, en préconisant seulement que l’entreprise installatrice soit qualifiée pour le travail à réaliser. SPK Engineering, de par son expertise, assure la bonne réalisation des travaux.

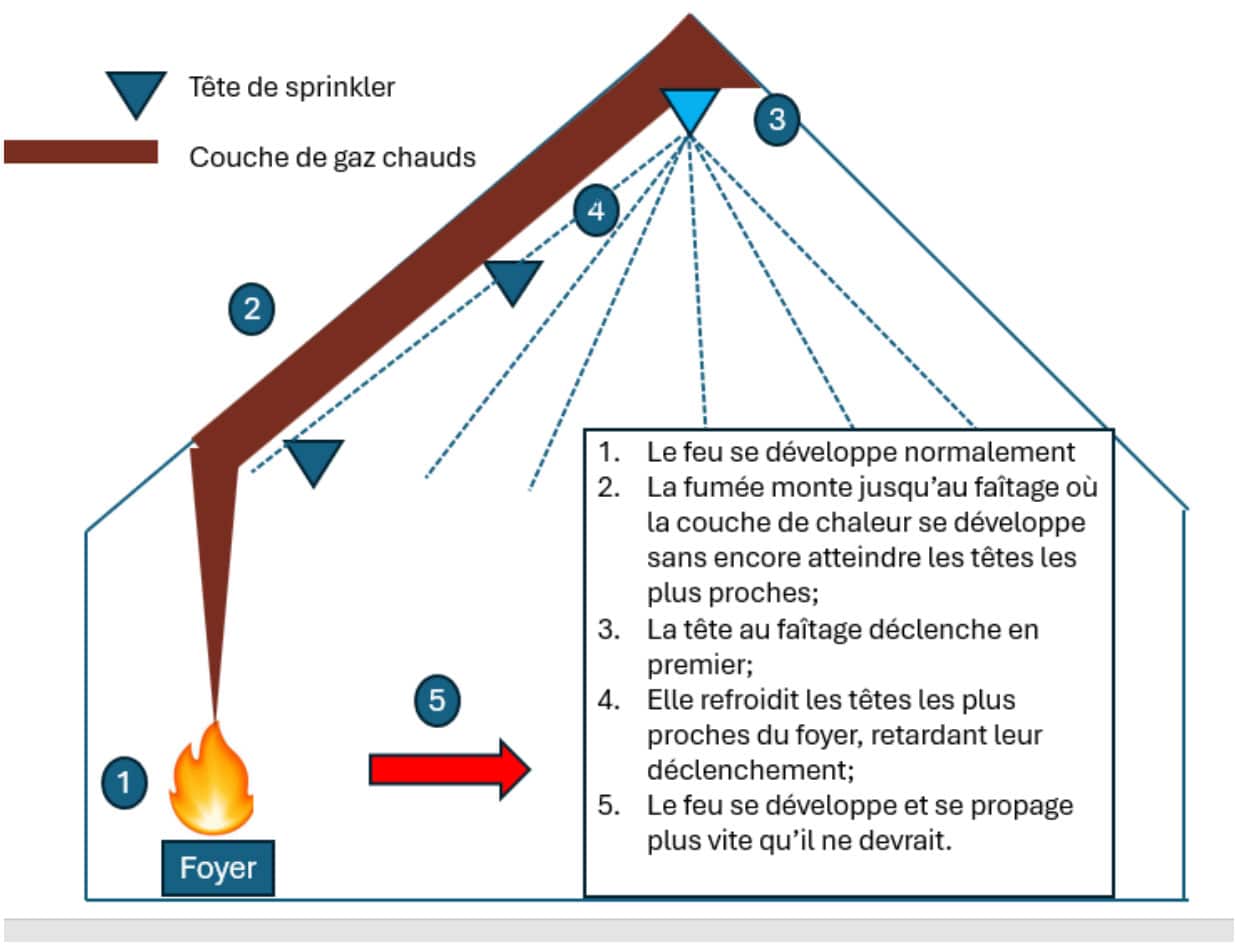

Nouveautés et perspectives de la NFPA 13
La norme NFPA 13 repose sur des critères rigoureux qui structurent la conception des installations. Celle-ci dépend essentiellement du type de risque à protéger et des caractéristiques du bâtiment. Elle fournit des règles claires pour les systèmes sprinklers, que ce soit en conception initiale ou lors d’un réaménagement.
La classification des risques considérée diffère de celle des référentiels européens (comme la règles APSAD R1. Cependant, les fondements restent identiques : la contribution au feu des matériaux, en particulier en termes de potentiel calorifique ou de cinétique (notamment les plastiques expansés ou non) détermine une part importante de la conception sprinkler . La section présentant les niveaux de risques des stockages prend en considération la hauteur de stockage ainsi que sa configuration.
La NFPA 13 et le standard FM se distinguent des autres standards par le fait qu’ils se fondent sur un corpus étendu d’essais au feu. Ceci est d’une importance essentielle, dans la mesure où il n’existe pas de modèle aux éléments finis validé permettant de réaliser des simulations informatiques qui permettraient de ne pas avoir à réaliser ces essais coûteux de qualification.
Matériels listés pour la NFPA
La fiabilité étant un enjeu central en matière de sécurité incendie, la conformité du matériel est un point de vigilance central. Certains équipements listés (testés et approuvés par des organismes tels que UL ou FM Approvals) peuvent dépasser les limites définies dans la dernière édition de la norme.
La particularité d’une qualification pour l’incendie est qu’elle nécessite des essais au feu, parfois à l’échelle 1. Ainsi les têtes de sprinkler doivent-elles être testées lors de campagnes coûteuses, dans la mesure où plusieurs essais à l’échelle 1 doivent être réalisés pour assurer la reproductibilité des essais.
Le code NFPA à proprement parler ne désigne pas les organismes certificateurs qui sont approuvés. C’est l’Autorité Compétente (AHJ) qui en décide. Les assureurs reconnaissent le plus généralement UL et FM seulement, mais des exceptions sont possibles.
En France, lorsqu’un projet est soumis à ce standard, il est fréquent que l’assureur exige qu’une autorité compétente (AHJ) intervienne. Ce tiers indépendant (souvent un bureau d’études expert en sprinkler) contrôle la conformité des installations, indépendamment de l’entreprise installatrice.
A la différence du système de l’APSAD, la NFPA ne prévoit pas d’agrément particulier pour les installateurs. Elle fixe uniquement des objectifs de résultat, en préconisant seulement que l’entreprise installatrice soit qualifiée pour le travail à réaliser. SPK Engineering, de par son expertise, assure la bonne réalisation des travaux.
Besoin d’un accompagnement pour vos projets NFPA 13 ?
SPK Engineering accompagne les industriels, logisticiens ou exploitants de sites à risques sur toutes les phases d’un projet NFPA :
- Analyse des risques en matière d’activité ou de stockage ;
- Études hydrauliques détaillées ;
- Conception des réseaux d’extinction à eau ;
- Aide au choix de matériels listés et validés
- Instruction du dossier avec les autorités compétentes
- Rédaction d’un dossier de consultation des entreprises
- Mission de maîtrise d’oeuvre
Notre bureau d’études est susceptible d’utiliser les standards NFPA lors de révisions trentenaires sprinkler, lorsque l’étude montre la pertinence de l’utilisation de ce référentiel.
Représentés au sein du Comité Technique de la NFPA 13 (comité AUT SSD en charge des règles de dimensionnement des systèmes sprinkler), nous disposons d’une expertise de pointe relativement à l’utilisation de ce standard.
FAQ : Tout savoir sur la norme NFPA 13
Quel est le périmètre de la NFPA 13 ?
La NFPA 13 établit les critères de conception et d’installation des systèmes sprinkleurs automatiques à eau. Elle décrit les exigences relatives au choix des têtes, aux espacements, aux débits hydrauliques ou encore au supportage. En revanche, elle ne traite pas des sources d’eau ni de la maintenance : ces aspects relèvent respectivement des normes NFPA 20, de la NFPA 22 et de la NFPA 25.
La NFPA 13 ne traite également pas de toutes les applications du sprinkler. Ainsi la protection des liquides inflammables est-elle couverte par la NFPA 30, et les aérosols le sont-ils par la NFPA 30B.
Quels bâtiments sont concernés par la NFPA 13 ?
Ce référentiel peut en principe s’appliquer à tous types de bâtiments. Dans la pratique, il est le plus souvent utilisé pour les bâtiments industriels, les entrepôts logistiques, les datacenters et les usines chimiques. Il peut être exigé par un assureur ou un groupe international. Dans certains cas, l’analyse ad hoc du risque à protéger qui peut nous conduire à recommander à nos clients ce standard, aujourd’hui reconnu par tous les assureurs, y compris en France.
Il est important de noter que les installations existantes réceptionnées dans le cadre d’un autre référentiel sont également susceptibles d’être réhabilités sous ce standard de référence.
Nous sommes à votre disposition pour échanger avec vous à ce sujet dans le contexte précis de votre site.
La NFPA 13 est-elle obligatoire en France ?
La NFPA 13 n’est pas une norme imposée par la réglementation française. Toutefois, à l’exception de la réglementation du 25 juin 1980 modifié relevant des établissements du publics qui spécifie l’utilisation de la norme NF EN 12845, la réglementation française exige uniquement qu’un référentiel reconnu soit utilisé.
Elle peut donc s’inscrire dans le cadre plus général de la réglementation incendie.
Quelles différences entre la NFPA 13 et la norme NF EN 12845 ?
La NFPA 13 et la norme NF EN 12845 poursuivent le même objectif de protection incendie par extinction automatique à eau. Toutefois, leurs prescriptions diffèrent. D’une façon générale, la NFPA bénéficie de part sa couverture mondiale d’un effet d’échelle que n’a pas encore réussi à atteindre la NF EN 12845, du fait de l’hétérogénéité constitutive de l’Union Européenne avec ses 27 participants. A l’origine, la NF EN 12845 était très proche de la règle R1 de l’APSAD qui en a été la principale inspiratrice. Elle se rapproche aujourd’hui significativement de la NFPA 13.
